Beschreibung

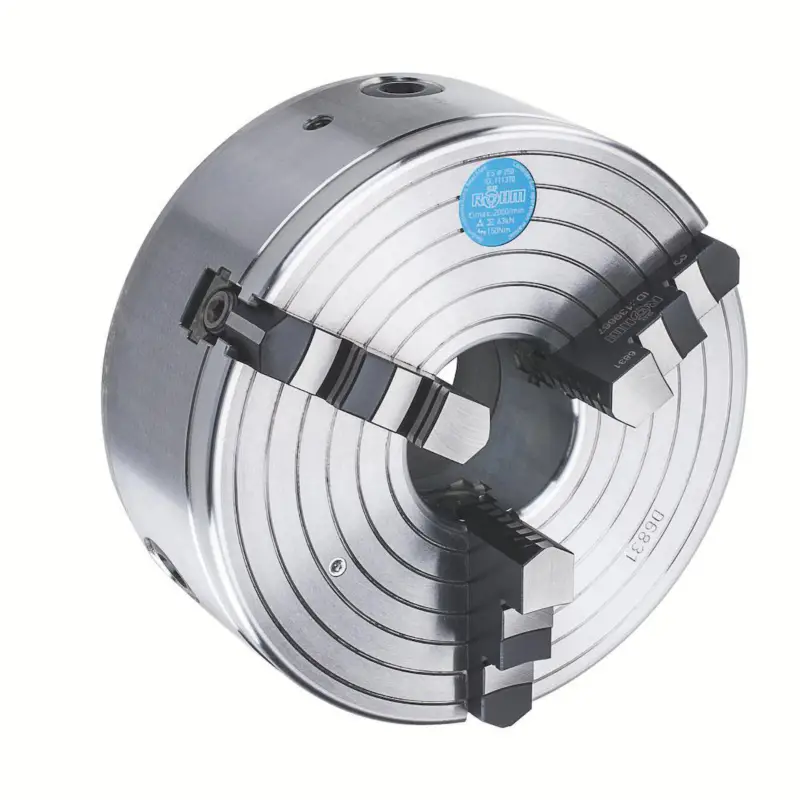

„Röhm ES 250, 3-Backen, DIN 6351, Form A, Stahlkörper – 111370“
Kurzbeschreibung
- Planspiralfutter in Stahlausführung, mit welchem unregelmäßig geformte Werkstücke über Verstellspindeln ausgerichtet werden können.
- 3-Backen- und 4-Backenausführung.
Technische Merkmale
- Mit je einem Satz Grund- und Umkehrbacken
- Spannschlüssel
- Abmessungen und Aufnahmen nach DIN 6351
- Gehärteter Spiralring
- Gesenkgeschmiedeter Stahlkörper
- ES = Einzeln verstellbare Backen, Stahl
Einsatzbereiche
- Optimiert für die Bearbeitung von unregelmäßig geformten Werkstücken.
Vorteile
- Exakte Ausrichtung unregelmäßig geformter Werkstücke
- Backen zentrisch spannend und einzeln verstellbar
- Gesenkgeschmiedeter Spiralring, serienmäßig ausgewuchtet und gehärtet
- Backen im Futter auf Rundlauf ausgeschliffen
Weitere Infos
- Drehfutter mit Spiralring ES, Größe 250, 3-Backen, DIN 6351, Zylindrische Zentrieraufnahme, Stahlkörper
| Backenanzahl: | 3 |
|---|---|
| Backenlänge: | 90 mm |
| Befestigungsgewinde mm: | 3xM12 mm |
| Befestigungslochkreis mm: | 224 mm |
| Bohrung Ø: | – |
| Drehmoment: | 150 Nm |
| Durchgang mm: | 76 mm |
| Gesamtlänge: | – |
| Gewicht: | 29 |
| Größe: | 250 |
| Höhe Backen über Futterkörper mm: | 40.6 mm |
| Möglicher Durchgang M mm: | 92 mm |
| Spannkraft: | 63 |
| Zentrierdurchmesser mm: | 200 mm |
| Zentriertiefe mm: | 5 mm |
| Zoll: | 10 |
| max. Drehzahl: | 2000 |
