Beschreibung

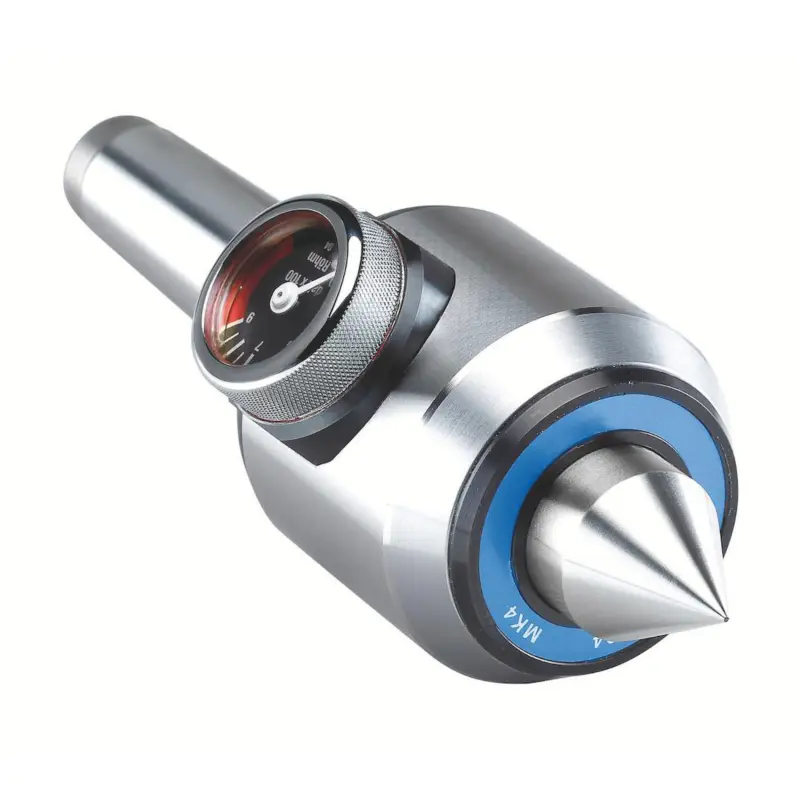

„Röhm Mitlaufende Zentrierspitzen 60°, MK 4, Größe 504, Druckanzeige und Längenausgleich – 060874“
Kurzbeschreibung
- Mit Druckanzeige und Längenausgleich.
Technische Merkmale
- Körper gehärtet und geschliffen
- Spitzenwinkel 60°
Einsatzbereiche
- Zum Gegenspannen von Werkstücken auf Dreh- und Schleifmaschinen.
- Bestens geeignet als Gegenspitze zu Stirnseiten-Mitnehmern.
Vorteile
- Schnelle Einstellung und Kontrolle der Axialbelastung durch Druckanzeige
- Gefederte Laufspitze für eine sichere und verformungsfreie Werkstückspannung
- Maximale Rundlaufabweichung 0,01 mm für höchste Präzision
Weitere Infos
- Mitlaufende Zentrierspitzen – Spitzenwinkel 60°, Aufnahme MK 4, Größe 504, AC mit Druckanzeige und Längenausgleich als Gegenspitze zu Stirnseitenmitnehmern
| Aufnahme: | 4 mm |
|---|---|
| Auskraglänge: | 123.5 mm |
| Außen-Ø: | 72 mm |
| Bohrung Ø: | – |
| Durchmesser Kegel mm: | 31.267 mm |
| Durchmesser Spitze mm: | 32 |
| Gesamtlänge: | – |
| Gewicht: | 3500 |
| Größe: | 504 |
| Länge ab Gehäuse mm: | 38.5 mm |
| Passende Ersatzlaufspitze: | 009205 |
| Rundlaufabweichung max mm: | 0.01 mm |
| Spannkraft axial max.: | 9000 |
| Werkstück-Gewicht max. kg: | 800 kg |
| max. Drehzahl: | 3500 |
| max_Federweg mm: | 2 mm |
