Beschreibung

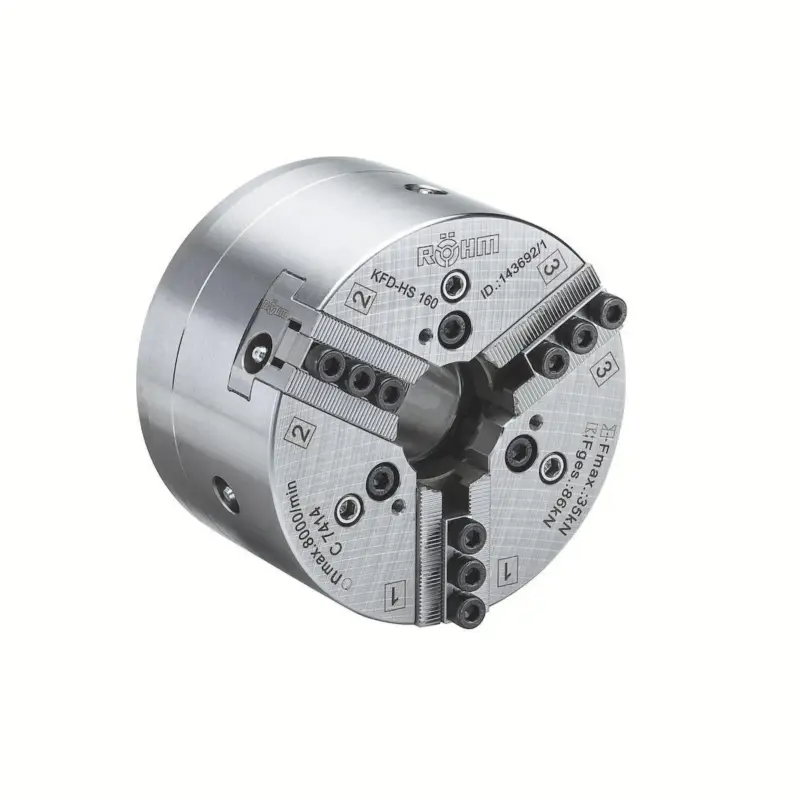

„Röhm Kraftspannfutter KFD-HS 175, 3-Backen, Spitzverzahnung 90°, ISO 702-I – 143893“
Kurzbeschreibung
- Kraftspannfutter mit zylindrischer Zentrieraufnahme oder Kurzkegelaufnahme erhältlich.
- 3-Backenausführung mit Spitzverzahnung 90° oder Kreuzversatz.
- 2-Backenausführung mit Spitzverzahnung 90°.
Technische Merkmale
- Universelle Konstruktion des Kolbenanschlusses (Kolben ragt auch bei zurückgefahrener Kolbenstellung nicht in den Bereich der Spindelbohrung)
- Lange Backenführung
- Verwendung von Spanneinsätzen für Stangenbearbeitung möglich (Sonderausführung)
Einsatzbereiche
- Premium-Kraftspannfutter mit Durchgang für höchste Drehzahlen und optimiertes Fliehkraftverhalten.
Vorteile
- Geringe Fliehkraftverluste und höchste Drehzahlen durch spezielles Keilhakensystem mit Ringkolben
- Überdurchschnittlich großer Durchgang für breites Werkstückspektrum
- Höchste Genauigkeit durch steife Futterkonstruktion
- Schnelles Umrüsten auf eine andere Spindelaufnahme durch einfaches Auswechseln des Zentrierflansches
Weitere Infos
- Kraftspannfutter mit Durchgang KFD-HS, Größe 175, KK 5, 3-Backen, Spitzverzahnung 90°, Kurzkegelaufnahme ISO 702-I (DIN 55026/55021)
| Aufnahme: | KK 5 mm |
|---|---|
| Aussendurchmesser Futter mm: | 175 mm |
| Backenanzahl: | 3 |
| Backenbreite: | 32 mm |
| Backenhub mm: | 4 mm |
| Backenlänge: | 54.5 mm |
| Befestigungsgewinde 1: | M6x10 |
| Befestigungsgewinde mm: | M8 mm |
| Befestigungsschraube mm: | 3xM10 mm |
| Bohrung Ø: | – |
| Durchgang mm: | 56 mm |
| Durchmesser Kolbenhals mm: | 68 mm |
| Durchmesser Teilkreis mm: | 104.8 mm |
| Flugkreis-Ø Aufsatzbacke mm: | 210 mm |
| Gesamtlänge: | – |
| Gewicht ohne Backen: | 15 |
| Gewindeanschluss mm: | M65x1,5 mm |
| Gewindelänge Befestigungsschraube mm: | 14 mm |
| Gewindelänge Kolbenanschluss mm: | 16 mm |
| Größe: | 175 |
| Höhe Futter 1 mm: | 106 mm |
| Höhe Futter mm: | 108 mm |
| Kolbenhub in mm: | 15 mm |
| Lochabstand 1 mm: | 2×15 mm |
| Massenträgheitsmoment: | 0,057 |
| Maximale Backenstellung: | 33 |
| Maximale Betätigungskraft: | 40 |
| Maximale Kolbenstellung: | 31 |
| Maximale Nutensteinstellung: | 24,5 |
| Minimale Backenstellung: | 29 |
| Minimale Kolbenstellung: | 16 |
| Minimale Nutensteinstellung: | 0 |
| Passender Zylinder: | OVS-105 / SZS-52/130 |
| Spannkraft: | 95 |
| Teilkreisdurchmesser 1 mm: | 76 mm |
| Tiefe Aufnahme mm: | 16 mm |
| Winkel: | 20° |
| Zentrierdurchmesser mm: | 56 mm |
| Zulässige Drehzahl: | 7000 |
| Überstand Nutenstein mm: | 2,5 mm |
