Beschreibung

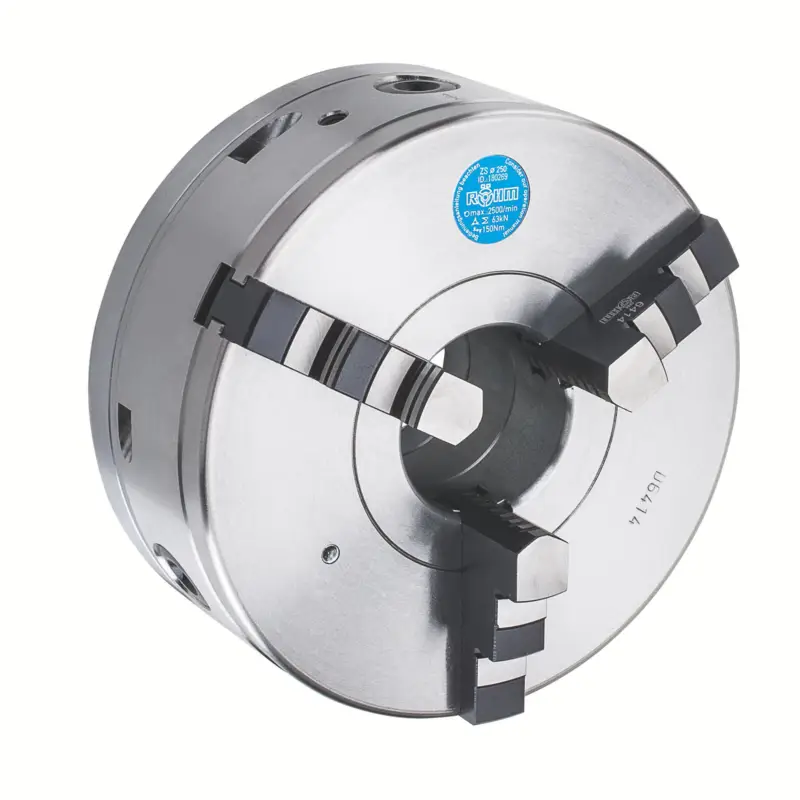

„Röhm Dreh- und Schleiffutter ZS Hi-Tru, Größe 250, 3-Backen, DIN 6350 – 180269“
Kurzbeschreibung
- Planspiralfutter in Stahlausführung, mit welchem das Werkstück über 3 tangential angeordnete Einstellspindeln sehr feinfühlig auf die gewünschte Rundlaufgenauigkeit eingestellt werden kann.
Technische Merkmale
- Mit je einem Satz Dreh- und Bohrbacken
- Gehärtete Einstellspindel sowie deren Abstützflächen
- Gehärteter Spiralring
- Stahlaufnahmeflansch
- ZS Hi-Tru = Zentrisch spannend, Stahl, höchste Präzision
Einsatzbereiche
- Optimiert für die Bearbeitung von Werkstücken, welche mit höchster Rundlaufgenauigkeit gefertigt werden müssen.
- Universell einsetzbar, besonders vorteilhaft auf Dreh- und Schleifmaschinen sowie Teilapparaten.
Vorteile
- Radiale Feineinstellung für höchste Rundlaufgenauigkeit
- Wiederholspanngenauigkeit 0,015 mm
- Einstellgenauigkeit innerhalb 0,005 mm
- Feineinstellung ohne Lösen der Futterbefestigungsschrauben
- Backen im Futter auf Rundlauf ausgeschliffen
Weitere Infos
- Dreh- und Schleiffutter ZS Hi-Tru, Größe 250, 3-Backen, DIN 6350, Zylindrische Zentrieraufnahme, mit Bohr- und Drehbacken
| Bohrung Ø: | – |
|---|---|
| Drehmoment: | 150 Nm |
| Durchgang mm: | 76 mm |
| Gesamtlänge: | – |
| Größe: | 250 |
| Spannkraft: | 63 |
| Zentrierdurchmesser mm: | 200 mm |
| max. Drehzahl: | 3000 |
